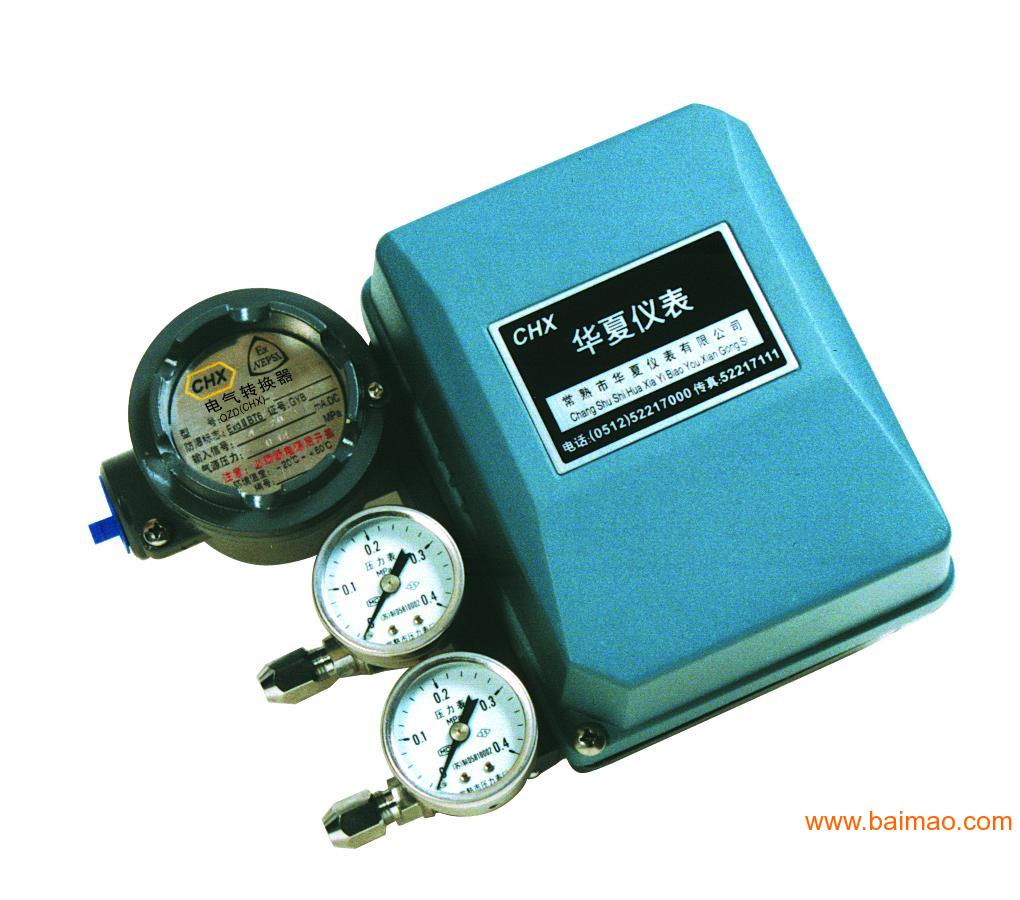

电气转换器介绍 了解电气转换器的详细内容

展开全部电气转换器是将21130~10mA或4~20mA的直流5261信号转换成20~100kPa气动信4102号,1653以便沟通电动单元仪回表与答气动单元仪表一起工作。特点   1、 电气转换器是直动式(无反馈)仪表,可以得到高功率的气动输出信号。   2、 外形美观,结构巧妙,体积小,重量轻。 灵敏度高,稳定性好,中等精度(特别适用于输出回路)。   3、 现场可直接改变作用方式。 外部带有跨度、零位调节装置,调校维护方便。   4、 转换器的内部线路中附有热敏电阻,可以自动进行温度补偿。   5、 供气范围宽、适应各种不同场合使用。耗气量小。   6、 电气转换器能直接用于不同输入电信号,如4-20mADC或0-10mADC。其输出气压亦能分程如20-60kPa或60-100kPa。要达到上述目的的仅需调节“零位”及“跨度”调节装置,即可。  7、能任意角度安装(注:工作安装角度位置应与调校角度位置相合)。   8、防爆性能:本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡBT6。7、零部件采用精密压铸成型,外形及内部结构制作工艺精致,整体结构紧凑。 8、采用不锈钢紧固件和先进的喷塑工艺,具备了良好的防腐性能。本回答被提问者采纳*展开全部电气转换器是将输入供气压降压,产生一个与电子控制信号成比例的精密的输出压力。美国康气通的不错*展开全部拖线板咯。。。www.shufadashi.com*�ɼ*�

特点

1、 电气转换器是直动式(无反馈)仪表,可以得到高功率的气动输出信号。

答:注意干燥,保持表面无尘土,防晒 过多的太阳辐射对器具表面不好 注意长期不用的时候拔掉开关 以防火灾

2、 外形美观,结构巧妙,体积小,重量轻。 灵敏度高,稳定性好,中等精度(特别适用于输出回路)。

答:电气转换器是将输入供气压降压,产生一个与电子控制信号成比例的精密的输出压力。 美国康气通的不错

3、 现场可直接改变作用方式。 外部带有跨度、零位调节装置,调校维护方便。

答:电气阀门定位器有“定位”的功能。 电气转换器将电信号转换成气信号给控制阀,但控制阀的执行状况电气转换器是不管的。 电气阀门定位器除了将电信号转换成气信号给控制阀之外,还通过反馈机构将控制阀的行程状态反馈回来,并据此对输出信号做出调

电气转换器4、 转换器的内部线路中附有热敏电阻,可以自动进行温度补偿。5、 供气范围宽、适应各种不同场合使用。耗气量小。

答:阀门按作用和用途分类 (1) 截断阀:截断阀又称闭路阀,其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。 (2) 止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属

6、 电气转换器能直接用于不同输入电信号,如4-20mADC或0-10mADC。其输出气压亦能分程如20-60kPa或60-100kPa。要达到上述目的的仅需调节“零位”及“跨度”调节装置,即可。

答:应该是2通。 你图不完整,不太好看

7、能任意角度安装(注:工作安装角度位置应与调校角度位置相合)。

8、防爆性能:本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡBT6。7、零部件采用精密压铸成型,外形及内部结构制作工艺精致,整体结构紧凑。 8、采用不锈钢紧固件和先进的喷塑工艺,具备了良好的防腐性能。

技术参数

输入讯号: DQ-2型为0~10mA或-5~+5mA

DQ-3型为4~20mA

转换器内阻:DQ-2型:1000Ω

DQ-3型:250Ω

输出讯号:20~100kPa

气源压力:140 kPa

精度:±1%

环境温度:5~50℃

环境相对湿度:≤85%

环境温度误差:0.4%/10℃

耗气量:300升/小时

传送时间:管道内径φ4毫米,长60米时不超过5s

重量:2kg

电气转换器性能

电气转换器电气转换器使用开环路控制和小质量磁铁,以比较经济的成本,进行精确的气压控制。不受位置影响以及抗RFI/EMI干扰。

电流或电压输入信号转换为线性比例气动输出压力。这种通用仪表设计为以比较经济的成本,提供高可靠性和可重复性的应用。小量程模型是专为3到5psig输出的标准过程控制设计。扩展量程型号可为更高压力的工业气动和过程控制系统的运行要求提供145psig输出。

展开全部我上传了工作原理,你看一下*展开全部简单的说,电-气阀门定位器是受电流信号(一般是国际标准的4-20mA,)所控制的,气动阀门定位器也叫气-气阀门定位器,它受气压信号控制(一般是20-100Kpa的气压)本回答被网友采纳*www.shufadashi.com*ɼ*�
